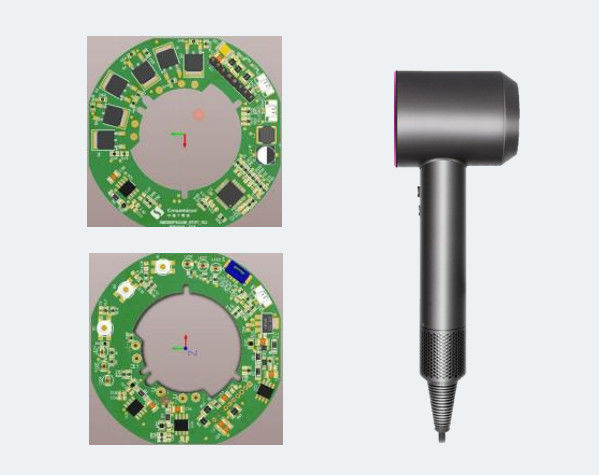

PCBA com IPM de ponte completa para secador de cabelo com FOC de alta pressão, alta velocidade e não indutivo
Na solução de IPM de ponte completa do secador de cabelo FOC de alta tensão, alta velocidade e não indutivo, a IPM de ponte completa significa módulo de energia integrado de ponte completa.IPM Full-bridge é um componente eletrônico modular que integra as funções dos componentes de comutação de energia, circuito de accionamento e circuito de protecção exigidos pela topologia de ponte completa.
O IPM de ponte completa é comumente usado em aplicações de alta potência e alta voltagem, como motores sem escovas, inversores e sistemas de energia.capacidades de conversão de potência de alto desempenho e reduzir o número de componentes externos no sistema e a complexidade das linhas de ligação.
Na solução IPM de ponte completa FOC não indutiva de alta tensão e alta velocidade, o IPM de ponte completa é responsável por conduzir e controlar os dispositivos de comutação de energia na topologia de ponte completa.A topologia de ponte completa consiste em quatro componentes de comutação de energia (geralmente MOSFET ou IGBT) e seus circuitos de acionamento e proteção que os acompanhamAo controlar o estado de comutação destes dispositivos de comutação de potência, pode ser conseguido o controlo FOC não indutivo de alta tensão e alta velocidade dos motores sem escovas.
O IPM full-bridge oferece muitas vantagens, incluindo pacote compacto, baixa resistência, baixa indutividade, alta eficiência e alta confiabilidade.Melhorar a integração do sistema, proporcionando uma melhor proteção do circuito e capacidades de gestão térmica, melhorando assim o desempenho e a fiabilidade das soluções de secadores de cabelo FOC não indutivos de alta tensão e alta velocidade.
| Descrição | Capacidade |
| Tipo de motor | Motor sem escovas |
| velocidade de rotação | 100000 rpm |
| Funções de protecção | Proteção contra sobrecorrentes, sobrepressões, sobre temperaturas, tubos e outros tipos de protecção |
| Aplicação | Produtos de motores sem escovas de três fases |
- Chipe SOC de controlo principal altamente integrado, amplificador operacional multi-canal, comparador, ADC de alta velocidade, etc., simplificar circuitos periféricos.
Controle FOC não indutivo, amostragem de resistência dupla.
-- Controle do anel de potência constante ou do anel de velocidade, controlo de temperatura integrado, controlo de engrenagem, função de exibição, controlo da geração de íons negativos e outras soluções integradas.
- Inicie aceleração rápida, velocidade de até 100.000 rpm, vento forte, detecção de bloqueio.
-- Sobre corrente, sobre pressão, sobre temperatura, sobre tubere e outras protecções, totalmente através do teste de desempenho funcional do nível de produção em massa.
-- É adequado para produtos motorizados sem escovas de três fases, como secadores de cabelo de alta velocidade.
